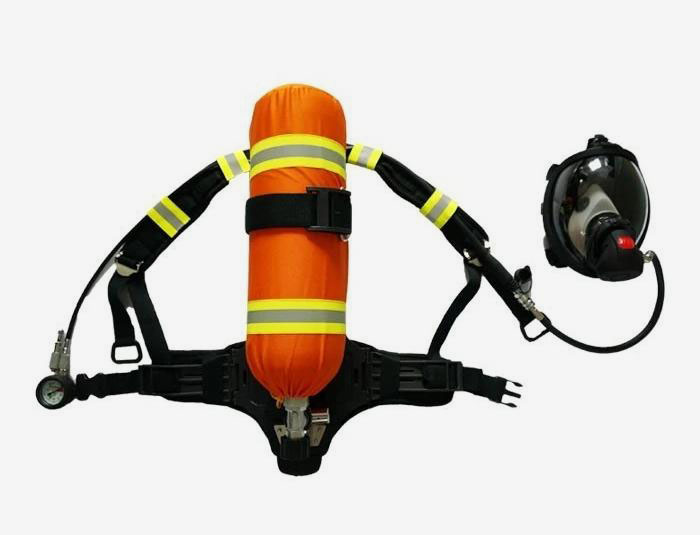

空氣呼吸器是一種自給開放式空呼吸器，空氣呼吸器廣泛應用于消防、化工、船舶、石油、冶煉、倉庫、試驗室、礦山等部門，供消防員或搶險救護人員在濃煙、毒氣、蒸汽或缺氧等各種環境下安全有效地進行滅火，搶險救災和救護工作。

空氣呼吸器又稱貯氣式防毒面具，有時也稱為消防面具。它以壓縮氣體鋼瓶為氣源，但鋼瓶中盛裝氣體為壓縮空氣

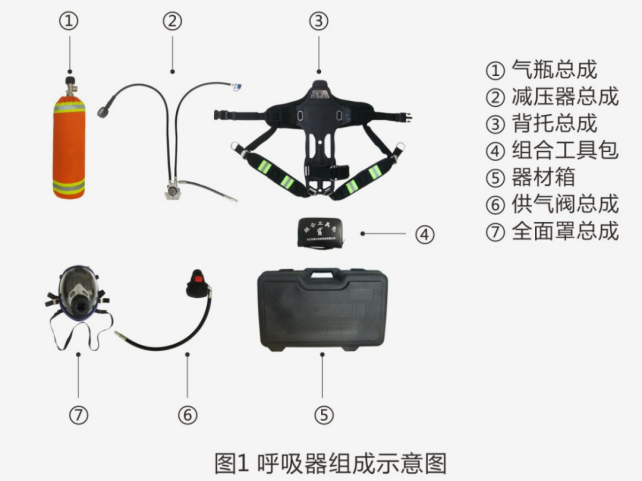

呼吸器主要由氣瓶總成、減壓器總成、全面罩總成、供氣閥總成、背托總成共五個部分組成，另配有工具包、收納袋和器材箱。

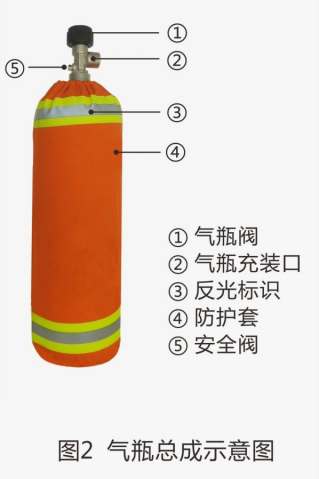

氣瓶總成（圖2）是用來貯存高壓壓縮空氣的裝置。氣瓶采用全纏繞式碳纖維復合材料，額定工作壓力為30MPa，容積為6.8L（9L），瓶頭閥接口螺紋為G5/8，配有快速充氣結構。該氣瓶具有質量輕、耐腐蝕、強度高、安全性能好、使用壽命長等優點，能夠使佩戴者在使用呼吸器作業過程中降低其體力的消耗。

呼吸器佩戴使用時（氣瓶倒立狀態，氣瓶閥朝下），順時針旋轉氣瓶閥為開啟，逆時針旋轉氣瓶閥為關閉。氣瓶閥配有自鎖裝置，在使用過程中不會因意外碰撞等原因?qū)е職馄块y關閉，避免對使用人員造成為危險和傷害，增加了呼吸器的安全性。

氣瓶的安全閥內裝有安全膜片，當瓶?jī)?nèi)氣體超出額定工作壓力時安全膜片會自動爆破卸壓，避免氣瓶爆裂，從而保護人員免受傷害。安全膜片的爆破壓力為37MPa~45MPa。

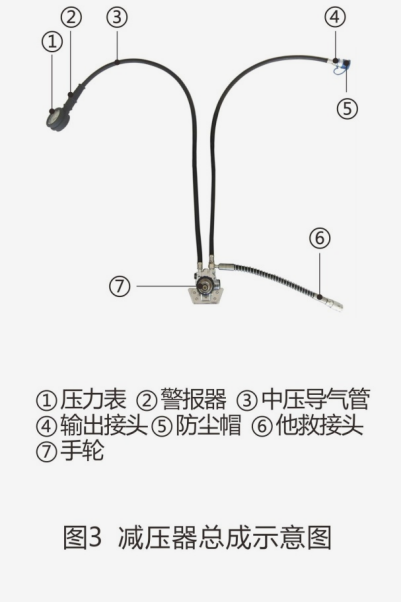

減壓器總成（圖3）是將氣瓶?jī)?nèi)高壓氣體減壓后，輸出0.8MPa左右的中壓氣體，經中壓導氣管送至供氣閥供使用人員呼吸的裝置。減壓器可在-40℃~+80℃溫度內正常工作。減壓器總成由減壓器、手輪、壓力表、警報器、中壓導氣管、輸出接頭和他救接頭組成。

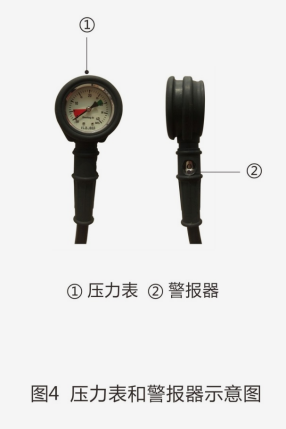

壓力表可方便地檢查瓶?jī)?nèi)余壓，并具有夜光顯示功能，便于在光線不足的條件下觀察。壓力表量程為0~40MPa，配有橡膠保護罩，具有防水、減震性能。

呼吸器采用氣動警報器，當氣瓶壓力下降至（5.5±0.5）MPa時，警報器會發出持續警報聲響，提醒使用人員盡快撤離作業區域。當氣瓶壓力降至1MPa以下時警報聲停止。警報器屬于前置警報器，與壓力表一同置于使用者的胸前，便于使用者清楚地聽到警報聲響，尤其是在多人同時作業時可清晰辨別出警報聲響是否由自己的呼吸器發出。

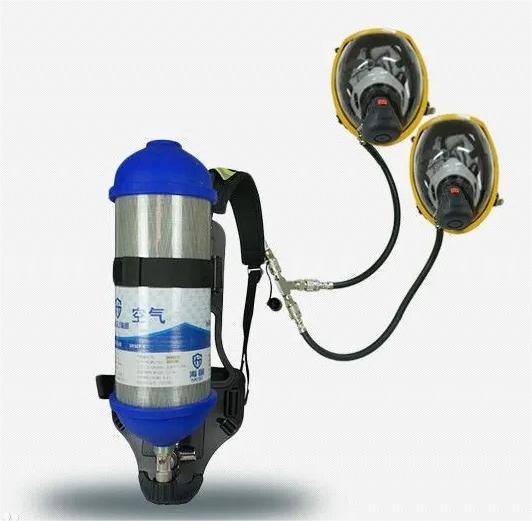

呼吸器配有他救接頭，安裝在減壓器上，呼吸器佩戴時則懸掛在使用人員右后方。其主要作用是在使用人員確保自己的空氣呼吸器擁有足夠空氣的情況下，可另攜帶一副他救全面罩或全面罩與供氣閥（可選配）向受困人員供氣救援。

中壓導氣管是一種耐壓橡膠管，末端是能自動鎖閉的快插接頭，用于輸送空氣至供氣閥。

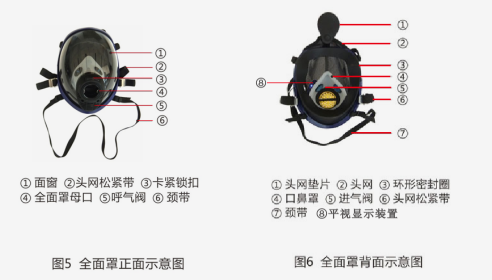

全面罩總成（圖5、圖6）是用來罩住臉部，隔絕有毒有害氣體，阻止其進入人體呼吸系統的裝置。面罩總成主要由大視野面窗、口鼻罩、呼氣閥、面罩母口、壓力平視顯示裝置和頭網組件組成。面窗內的口鼻罩可完全罩住佩戴者的口部和鼻子，能有效提高空氣的利用率。頭網組件主要采用芳綸材料、薄型網狀結構，左右兩側均配有扣環式松緊帶，柔韌性好，可以自由調節佩戴的松緊程度，增加佩戴的便捷性和舒適度。

戰斗全面罩是帶壓力平視顯示裝置的半球型面罩。該面罩為臺柱式立體結構一次性鑄造成型，面鏡經過光學校正、防霧防刮涂層，立體型大視野，醫用級硅膠貼合面部，密封性好，面罩適合亞洲人臉型，面屏耐高溫為850度，具有防沖擊、防霧氣等功能。

平視顯示裝置（Head Up Display），以下簡稱HUD，是附著在消防空氣呼吸器面罩上的顯示裝置。這種顯示裝置利用LED燈的顏色變化來顯示呼吸器氣瓶的氣壓，利于消防員方便、直觀、及時地了解氣瓶氣壓的變化情況，為消防員提供更安全的保護措施。

供氣閥總成（圖7）是將減壓器輸出的中壓氣體，再次減壓至人體可以呼吸的壓力，為使用者提供所需空氣的裝置。供氣閥可以根據佩戴者呼吸量大小自動調節閥門開啟量，并且供氣閥設有自動正壓機構，可以保證佩戴者在工作過程中無論吸氣還是呼氣，面罩內都處于正壓狀態。供氣閥總成通過公頭直接安裝于面罩的面罩母口上，供氣閥的另一頭為輸入接頭，可與中壓導氣管的輸出接頭相連接。供氣閥上用橡膠保護的部位是節氣開關，紅色按鈕為節氣開關重置按鈕。當面罩從臉部取下后，按壓紅色按鈕即可關閉供氣閥，此時停止供氣。當系統連接完成，氣瓶開啟后，全面罩佩戴在臉部保持密封并吸氣時，節氣開關會自動開啟，并伴有清脆的“咔噠”聲響，此時系統接通并開始供氣。供氣閥流量大于450L/min，中壓管與供氣閥的連接頭為活動式（可360°旋轉）。

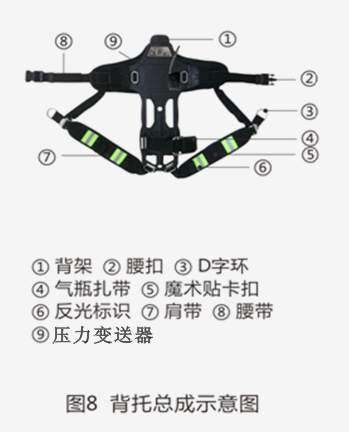

背托總成（圖8）是用來支承氣瓶總成和減壓器總成的裝置。背托總成主要由高強度塑料背架、左肩帶、右肩帶、腰帶和氣瓶扎帶組成。主體背架采用人體工程學設計，從而保持整套裝具與人體良好佩戴，既協調又舒適。背架上附有氣壓變送器，主要功能是通過壓力傳感器測量呼吸器氣瓶的氣壓，并且轉變成標準的電信號，再通過無線通信將氣壓信息傳送至全面罩中的壓力平視裝置。背架和背帶均具有阻燃、防水、防靜電功能，并耐沖擊、耐酸腐蝕，使用溫度在-40℃~+140℃以上。氣瓶扎帶上附有卡扣，用以快速鎖緊氣瓶；腰帶上配有腰帶扣，用以實現腰帶的扣緊與分離、腰帶松緊的調節。

空氣呼吸器是利用壓縮空氣的正壓自給開放式呼吸器，工作人員從肺部呼出氣體通過全面罩，呼吸閥排入大氣中當工作人員呼氣時，有適量的新鮮空氣由氣體貯存氣瓶開關，減壓器中軟導管供給閥，全面罩將氣體吸入人體肺部，完成了整個呼吸循環過程，在這個呼吸循環過程中由于在全面罩內設有兩個吸氣閥門和呼氣閥，它們?cè)诤粑^(guò)程中是單方向開啟，因此，整個氣流方向始終是沿一個方向前進，構成整個的呼吸循環過程。打開氣瓶閥，高壓空氣依次經過氣瓶閥、減壓器，進行一級減壓后，輸出約0.7MPa的中壓氣體，再經中壓導氣管送至供氣閥，供氣閥將中壓氣體按照佩戴者的吸氣量，進行二級減壓，減壓后的氣體進入面罩，供佩戴者呼吸使用，人體呼出的濁氣經面罩上的呼氣閥排到大氣中，這樣氣體始終沿著一個方向流動而不會逆流。

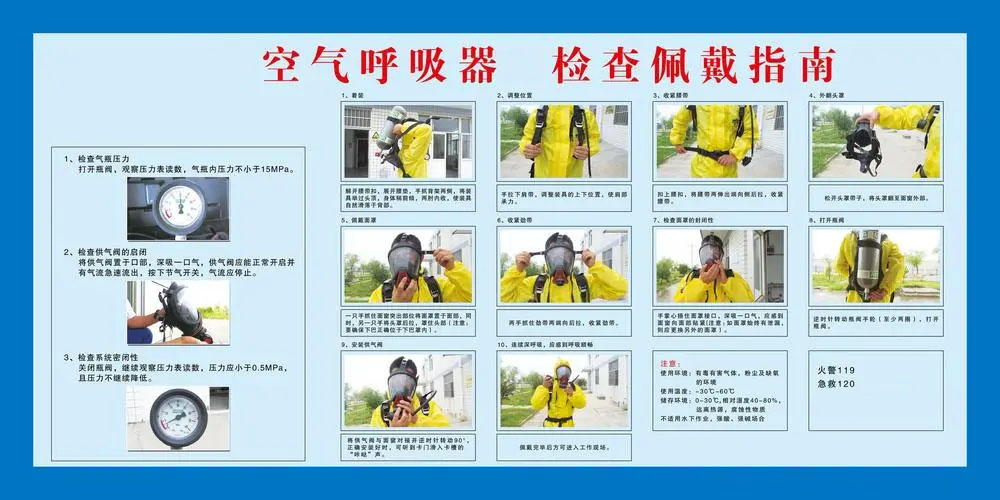

①用前檢查

1.打開空氣瓶開關，氣瓶?jī)?nèi)的儲存壓力一般為25到30MPa，隨著管路、減壓系統中壓力的上升，會聽到余壓報警器報警。

2.關閉氣瓶閥，觀察壓力表的讀數變化，在5 min內，壓力表讀數下降應不超過2MPa，表明供管系高壓氣密性好。否則，應檢查各接頭部位的氣密性。

3.通過供給閥的杠桿，輕輕按動供給閥膜片組，使管路中的空氣緩慢的排出，當壓力下降至4~6MPa時，余壓報警器應發出報警聲音，并且連續響到壓力表指示值接近零時。否則，就要重新校驗報警器。

4.壓力表有無損壞，它的連接是否牢固。

5.中壓導管是否老化，有無裂痕，有無漏氣處，它和供給閥、快速接頭、減壓器的連接是否牢固，有無損壞。

6.供給閥的動作是否靈活，是否缺件，它和中壓導管的連接是否牢固，是否損壞。供給閥和呼氣閥是否匹配。帶上呼氣器，打開氣瓶開關，按壓供給閥杠桿使其處于工 作狀態。在吸氣時，供給閥應供氣，有明顯的“咝咝”響聲。在呼氣或屏氣時，供給閥停止供氣，沒有“咝咝”響聲，說明匹配良好。如果在呼氣或屏氣時供給閥仍 然供氣，可以聽到“咝咝”聲，說明不匹配，應校驗正型式空氣呼氣閥的通氣阻力，或調換全面罩，使其達到匹配要求。

7.檢查全面罩的鏡片、系帶、環狀密封、呼氣閥、吸氣閥是否完好，有無缺件和供給閥的連接位置是否正確，連接是否牢固。全面罩的鏡片及其他部分要清潔、明亮和 無污物。檢查全面罩與面部貼合是否良好并氣密，方法是：關閉空氣瓶開關，深吸數次，將空氣呼吸器管路系統的余留氣體吸盡。全面罩內保持負壓，在大氣壓作用 下全面罩應向人體面部移動，感覺呼吸困難，證明全面罩和呼氣閥有良好的氣密性。

8. 檢查空氣瓶和減壓器的連接是否牢固、氣密型是否良好。背帶、腰帶是否完好，有無斷裂處等。

②佩戴方法

1.佩戴時，先將快速接頭斷開（以防在佩戴時損壞全面罩）,然后將背托在人體背部（空氣瓶開關在下方），根據身材調節好肩帶、腰帶并系緊，以合身、牢靠、舒適為宜。

2. 把全面罩上的長系帶套在脖子上，使用前全面罩置于胸前，以便隨吮佩戴，然后將快速接頭接好。

3.將供給閥的轉換開關置于關閉位置，打開空氣瓶開關。

4. 戴好全面罩（可不用系帶）進行2~3次深呼吸，應感覺舒暢。屏氣或呼氣時，供給閥應停止供氣，無“咝咝”的響聲。用手按壓供給閥的杠桿，檢查其開啟或關閉 是否靈活。一切正常時，將全面罩系帶收緊，收緊程度以既要保證氣密又感覺舒適、無明顯的壓痛為宜。

5. 撤離現場到達安全處所后，將全面罩系帶卡子松開，摘下全面罩。

6. 關閉氣瓶開關，打開供給閥，拔開快速接頭，從身上卸下呼吸器。

警告：

使用人員在使用本呼吸器前應接受專業培訓，并經考核合格后方可佩戴進行作業使用。使用過程中必須確保氣瓶閥一直處于安全打開狀態。

首先，將背托按減壓器朝上的方式平鋪放置，把氣瓶充裝口與減壓器的手輪相連接（如果選配了氣瓶?jī)煞珠y的呼吸器，應先安裝氣瓶?jī)煞珠y），面朝手輪，當氣瓶閥朝上時，逆時針?lè)较蛐o手輪。然后，將氣瓶扎帶拉緊至適宜位置，鎖緊卡扣。

將氣瓶底部朝向自己，然后展開肩帶置于氣瓶?jī)蛇叄瑢毫Ρ砜墼谧蠹鐜У哪g(shù)貼卡扣內，把輸出接頭扣在右肩的卡扣內。

可采用前挎式或后拋式背戴方法，根據具體情況選用。

前挎式：如同背書包的方法。

使用者站立在氣瓶底端位置，兩手同時分別抓住左右肩帶并將其提起，先后將右手、左手穿進肩帶并掛在肩膀上。

后拋式（圖13，圖14，圖15）：使用者站立在氣瓶底端位置，兩手同時抓住背托兩側，將呼吸器舉過頭頂，同時，兩肘內收貼近身體，身體稍微前傾，使呼吸器自然滑落于背部，同時確保肩帶順著手臂滑落在肩膀上。

利用D形環和腰帶扣將背托調整至合適的松緊程度。在保證背戴牢靠的前提下，以佩戴舒適為宜。

首先，把面窗上的保護貼膜揭除。將供氣閥的防塵帽取下，并把公頭插入面罩上的母口（圖18），然后左右來回輕輕旋轉，當聽到“咔噠”聲，即表明供氣閥的接頭已滑入面罩上的卡槽中鎖緊。之后，利用頸帶將面罩掛在頸上。摘下輸出接頭的防塵帽，將供氣閥與輸出接頭相連接至鎖緊狀態（圖19），關閉供氣閥節氣開關（圖20）。此時系統連接完畢，可旋開氣瓶閥（圖21），使氣瓶開始供氣。

把頭網松緊帶調至最松狀態，將頭網翻起至面窗一側。一只手將面罩罩在臉部，下巴和鼻子放入口鼻罩內，調整面罩使之與臉部貼合緊密。同時用另一只手將頭網后拉戴在頭上（圖22），頭網應平順無纏繞。向后拉動頭網松緊帶適當收緊頭網（圖23），接著調整好頸帶的松緊。調整頭網時應保證面罩氣密性的前提下以舒適為宜。

佩戴全面罩的過程中應適時在面罩內進行正常地呼吸，供氣閥的節氣開關會自動開啟，呼吸器系統開始供氣。反復呼吸幾次，應感覺呼吸舒暢。

吸器經上述步驟檢查合格、佩戴正確并呼吸正常后方可投入使用！否則應重新調整呼吸器各部件，直到達到合格為止。使用過程中要隨時注意警報器發出的警報信號，當聽到警報聲響時應立即撤離現場。
